Vous avez le projet d’installer une pergola bioclimatique en aluminium pour transformer votre terrasse en une véritable pièce de vie supplémentaire. C’est un choix esthétique et confortable qui valorisera durablement votre patrimoine. Cependant, derrière le design épuré de l’aluminium et la technologie des lames orientables se cache une réalité technique incontournable : la mécanique des structures.
En région lyonnaise, où nous sommes confrontés à des amplitudes thermiques importantes et parfois à des vents violents, la question de l’ancrage au sol n’est pas un détail. Une pergola de 15 à 20 m² peut subir des forces d’arrachement de plusieurs tonnes lors d’une tempête. Une fondation inadaptée, c’est le risque de voir la structure vriller, les mécanismes se bloquer, ou pire, l’ouvrage se soulever.
Chez A2B Concept, nous considérons que la fondation est aussi importante que la pergola elle-même. Ce guide technique a pour vocation de vous expliquer pourquoi et comment nous sécurisons votre investissement, en respectant scrupuleusement les normes de construction françaises.

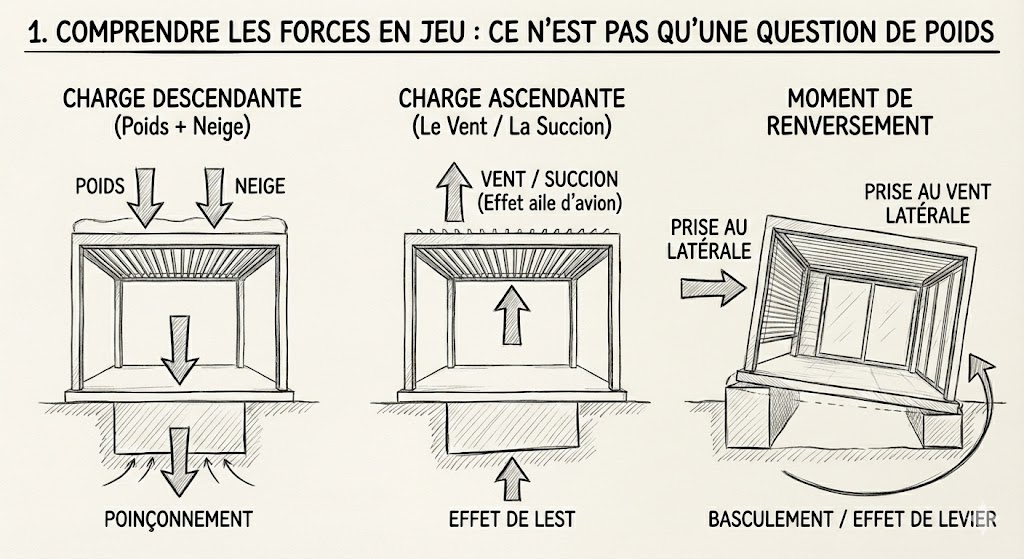

1. Comprendre les Forces en Jeu : Ce n'est pas qu'une question de Poids
L’erreur la plus commune est de penser que la fondation sert uniquement à « porter » la pergola. En réalité, le sol doit combattre trois forces distinctes :
- La Charge Descendante (Poids + Neige) : Une pergola bioclimatique motorisée est une structure dense. À cela s’ajoute la charge de neige. Dans les Monts du Lyonnais, la norme impose de prévoir une surcharge climatique conséquente. C’est plus d’une tonne de pression que les fondations doivent absorber sans s’enfoncer (poinçonnement).
- La Charge Ascendante (Le Vent / La Succion) : C’est l’ennemi invisible. Lorsque les lames sont fermées, le vent peut s’engouffrer sous la structure ou créer une dépression au-dessus (effet aile d’avion). La fondation agit alors comme un lest pour empêcher la pergola de s’envoler.
- Le Moment de Renversement : Si vous équipez votre pergola de stores verticaux ZIP ou de vitrages, la prise au vent latérale crée un effet de levier sur les poteaux. La fondation doit être assez large pour empêcher le basculement.

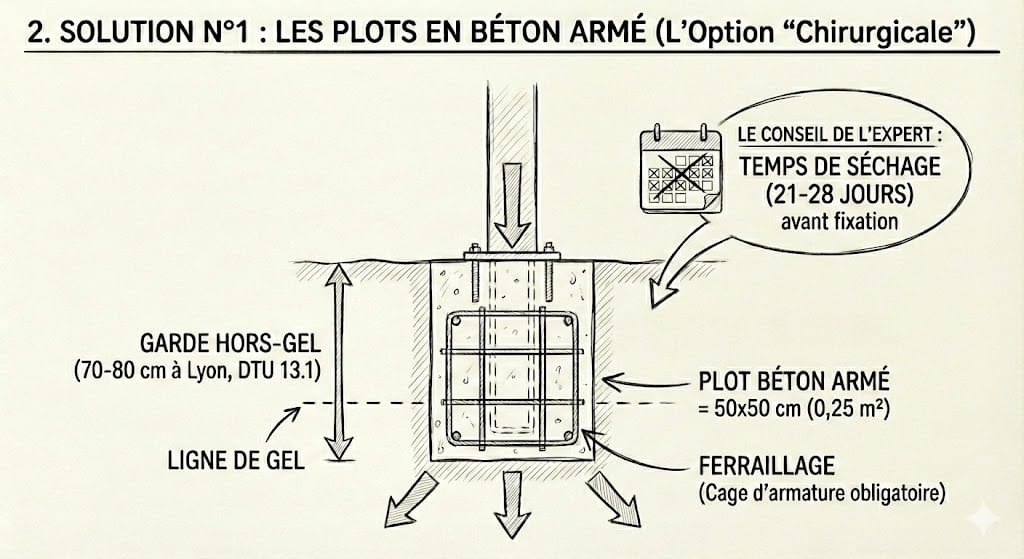

2. Solution n°1 : Les Plots en Béton Armé (L'Option "Chirurgicale")
C’est la solution privilégiée pour installer une pergola dans un jardin existant ou sur une terrasse gravillonnée, sans avoir à couler une immense dalle qui imperméabiliserait le sol.
Les Règles de l’Art du Plot Béton (Norme DTU 13.1)
Pour garantir la stabilité, nous appliquons les règles strictes du DTU 13.1 relatif aux fondations superficielles :
- La Garde Hors-Gel (Cruciale en Rhône-Alpes) : La base du plot doit reposer sur un sol qui ne gèle jamais. Si le sol gèle sous le plot, l’eau qu’il contient gonfle et soulève la fondation. À Lyon et ses environs (Zone de gel modéré), la carte officielle impose de creuser à 70 cm, voire 80 cm de profondeur.
- Le Dimensionnement : Nous préconisons des plots de 50×50 cm de section minimum. Cela offre une surface d’appui au sol de 0,25 m², suffisante pour répartir la charge même sur des sols argileux fréquents dans notre région.
- Le Ferraillage : Le béton résiste bien à la compression mais mal à la traction. Un plot non armé peut se fissurer horizontalement sous l’effet du vent. L’intégration d’une cage d’armature métallique est obligatoire pour lier le fond du plot à la fixation de surface.
Le Conseil de l’Expert A2B : Le temps de séchage (la cure) du béton est incompressible. Il faut attendre 21 à 28 jours pour que le béton atteigne sa résistance mécanique maximale avant d’y cheviller la pergola.

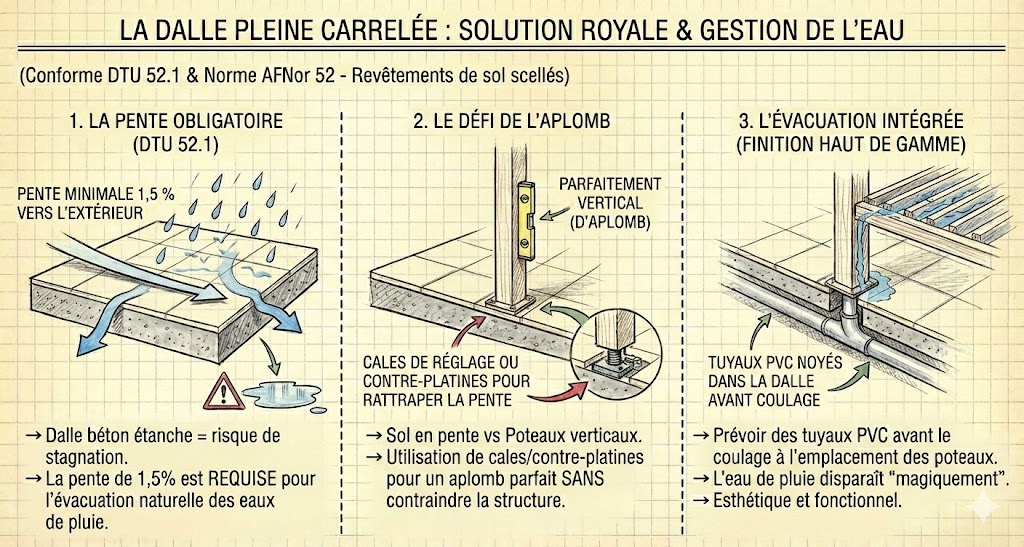

3. Solution n°2 : La Dalle en Béton (L'Option "Sérénité")
Si votre projet inclut la création d’une nouvelle terrasse carrelée, la dalle pleine (ou radier) est la solution royale car elle solidarise tous les points d’appui.
Attention à la gestion de l’eau (DTU 52.1)
Une dalle béton est étanche. Si elle est parfaitement plate, l’eau de pluie va stagner. La norme () est très claire sur ce point :
- La Pente : Une pente minimale de 1,5 % vers l’extérieur est requise pour l’évacuation naturelle des eaux de pluie.
- Le Défi de la Pergola : Les poteaux de la pergola doivent être parfaitement verticaux (d’aplomb), alors que le sol est en pente. Lors de la pose, nous utilisons des cales de réglage millimétriques ou des contre-platines pour rattraper cette pente et assurer un aplomb parfait sans contraindre la structure.
- L’Évacuation Intégrée : Pour une finition haut de gamme, l’idéal est de prévoir, avant le coulage, des tuyaux d’évacuation PVC noyés dans la dalle qui ressortent à l’emplacement exact des poteaux. L’eau de pluie de la pergola disparaît ainsi « magiquement ».

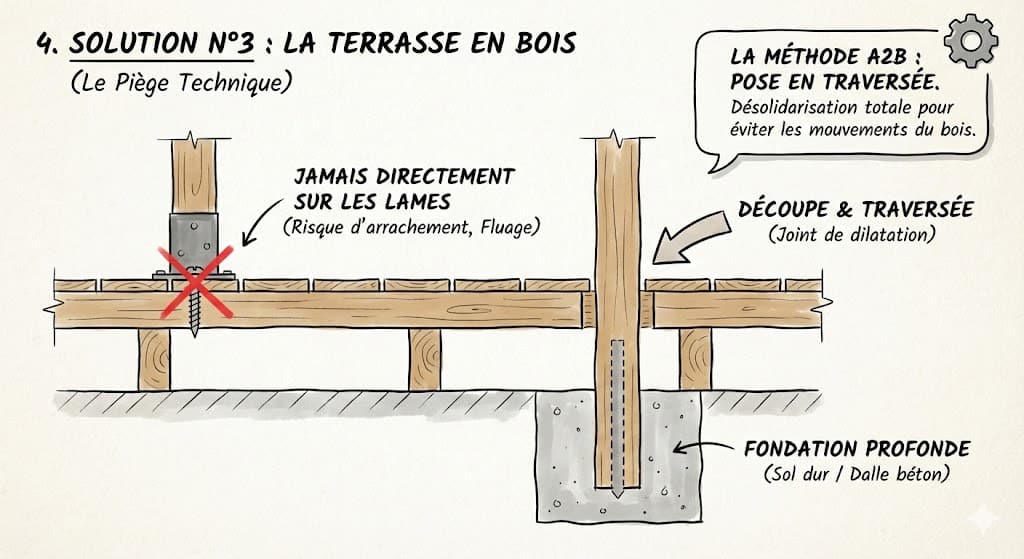

4. Solution n°3 : La Terrasse en Bois (Le Piège Technique)
« Peut-on fixer la pergola sur ma terrasse en bois? » C’est la question qui revient le plus souvent. La réponse technique, conforme au (), est stricte : Jamais directement sur les lames.
Pourquoi le bois est un mauvais support structurel ?
- Résistance mécanique faible : Une vis à bois s’arrache avec quelques centaines de kilos de traction. Une tempête en exerce des milliers.
- Le Fluage : Le bois est un matériau vivant. Sous le poids constant de la pergola, les fibres du bois vont s’écraser (fluer), créant du jeu dans les fixations après quelques mois.
La Méthode A2B Concept : La « Pose en Traversée »
Pour installer une pergola sur une terrasse bois existante sans la démonter entièrement, nous pratiquons une « chirurgie » précise :
- Découpe : Nous découpons les lames de terrasse à l’emplacement précis des poteaux.
- Fondation Profonde : Nous allons chercher le sol dur ou la dalle béton située sous la structure bois pour y fixer un plot béton ou un support métallique rigide.
- Désolidarisation : Le poteau de la pergola vient se poser sur ce support dur. Il traverse la terrasse bois sans jamais la toucher (nous laissons un joint de dilatation). Cette technique garantit que les mouvements du bois n’affecteront jamais la stabilité de votre pergola en aluminium.

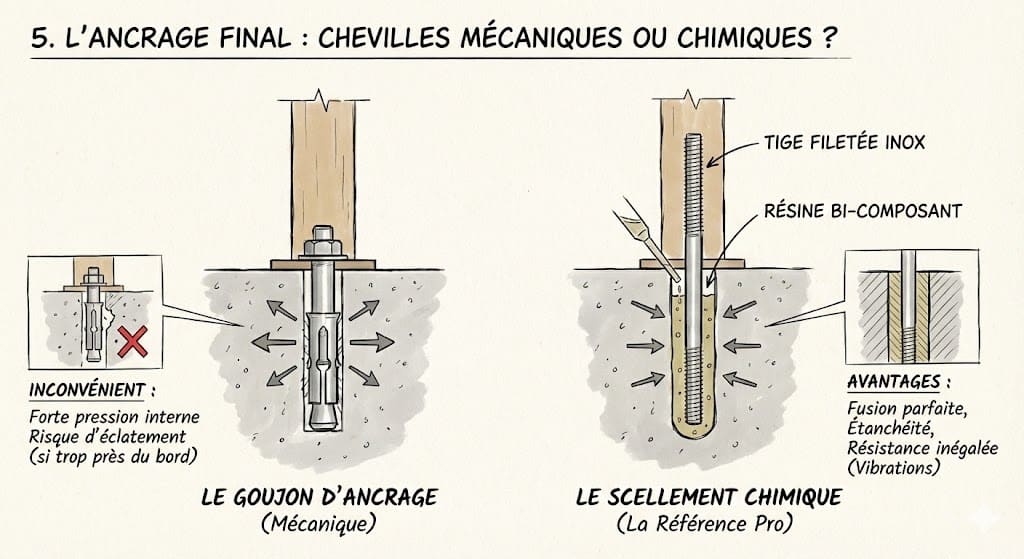

5. L'Ancrage Final : Chevilles Mécaniques ou Chimiques ?
Une fois la fondation prête, le choix de la fixation est la touche finale de la sécurité.
- Le Goujon d’Ancrage (Mécanique) : Efficace pour le béton plein, il fonctionne par expansion. Inconvénient : Il exerce une forte pression interne sur le béton. Si on perce trop près du bord de la dalle, le béton peut éclater.
- Le Scellement Chimique (La Référence Pro) : C’est la méthode que nous privilégions pour les charges lourdes. On injecte une résine bi-composant haute performance dans le trou, puis on insère la tige filetée en inox. La résine fusionne avec le béton, assurant une étanchéité parfaite et une résistance inégalée aux vibrations du vent.

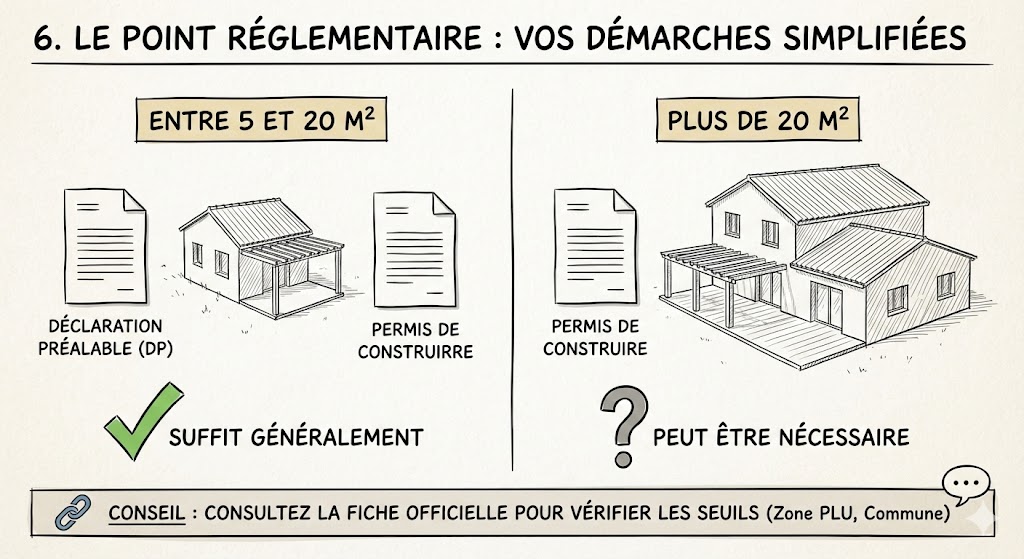

6. Le Point Réglementaire : Vos Démarches Simplifiées
Enfin, n’oubliez pas que la création d’une emprise au sol est soumise au Code de l’Urbanisme.
- Entre 5 et 20 m² : Une simple Déclaration Préalable de Travaux (DP) suffit généralement.
- Plus de 20 m² : Un Permis de Construire peut être nécessaire. Nous vous invitons à consulter la fiche officielle sur () pour vérifier les seuils qui s’appliquent à votre commune, notamment si vous êtes en zone PLU.
Une Fondation Invisible, Une Tranquillité Visible
Choisir la bonne fondation est un arbitrage technique qui dépend de la nature de votre sol et de votre environnement existant. C’est la partie immergée de l’iceberg, celle qu’on ne voit plus une fois les travaux finis, mais qui garantit que votre pergola traversera les années sans bouger d’un millimètre.
Chez A2B Concept, notre rôle de fabricant-installateur est de vous accompagner globalement. Nous ne posons pas simplement une structure ; nous analysons votre terrain pour préconiser la solution d’ancrage la plus pérenne.
